電氣工程項目施工，電纜施工的工藝規范和施工要點有哪些？幫你梳理清楚了，看一看不錯。

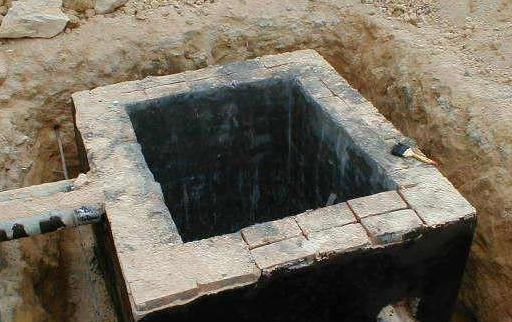

一、電纜溝、電纜井施工要求

在進行電氣工程項目施工的時候，也要注意一些工藝規范，其中電纜溝和電纜井的工藝規范如下：

（1）應根據設計圖紙的示范來進行施工，要保證電纜溝或工作井內的通道干凈、寬敞，寬度不應該小于有關規范及標準要求。

（2）開挖的時候要嚴格按照挖溝斷面分級開挖，溝體開挖應連續開挖，開挖施工中不得超挖，如發生超挖，應用細砂或石粉回填夯實至設計深度。挖土完成后應對基層土進行平整夯實處理。

（3）澆搗混凝土墊層時，要先綁扎鋼筋，再澆搗混凝土。

（4）電纜溝、井砌筑前應進行一次復測，待確定了方向后根據設計要求來進行砌筑。

（5）壓頂梁澆筑時，制安模板時應托架牢固、模板平直、支撐合理、穩固及拆卸方便。

（6）抹灰前檢查預埋件安裝位置正確，與墻體連接牢固。

（7）鋪設蓋板時，應調整構件位置，使其縫寬均勻。

（8）電纜檢查井、工井口處宜采取防墜落保護措施。井蓋應具有防盜、防滑、防位移、防墜落等功能。

此外，電纜溝及電纜井還要注意一些施工要點，具體如下：

（1）電纜溝、井開挖時，密切注意地下管線、構筑物分布情況。

（2）如出現溝底持力層達不到設計要求，采取換土處理。

（3）拆模養護時，非承重構件的混凝土強度達到1.2MPa且構件不缺校掉角，方可拆除模板。

（4）混凝土外露表面不應脫水，普通混凝土養護時間不少

（5）抹灰工程施工的環境溫度不宜低于5℃，在低于5℃的氣溫下施工時，應有保證質量的有效措施。

（6）土方回填時宜采用人工回填，采用石灰粉或粗砂分層窮實，每層厚度不應大于300mm。

（7）電纜溝應有不小于0.5%的縱向排水坡度，在最低處加裝集水坑。

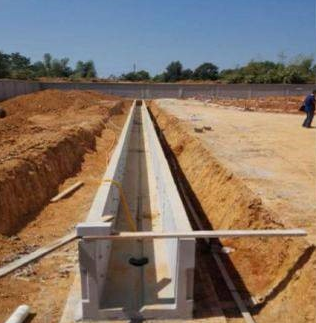

更值得注意的是，當你在進行預制式電纜溝槽時，也應該把握好該項目的工藝規范及施工要點，具體如下：

工藝規范：

（1）確?；炷令A制溝槽及蓋板的強度和工藝尺寸滿足設計要求。

（2）溝槽的施工范圍、敷設深度及走向符合設計要求。

（3）預制溝槽下的混凝上墊層應滿足設計要求，并滿足養護期要求。

（4）溝槽之間空隙使用水泥砂漿填補。溝槽之間接口處高差不得超過10mm.溝槽之間接縫嚴密，直線段間隙不得超過20mm。

（5）地質條件允許情況下，采用l：1放坡，若無法放坡時，需采用鋼板樁支護。

施工要點：

（1）復核溝槽中心線走向、折向控制點位置及寬度控制線。

（2）基坑底部施工面寬度，為在墊層斷面設計寬度的基礎上兩邊各加500mm，深度滿足設計標高。

（3）溝槽邊沿1500mm 范圍內嚴禁堆土或堆放設備、材料等，1500mm以外的堆載高度不應大于1000mm。

（4）墊層下的地基應保持穩定、平整、干燥，嚴禁浸水；墊層混凝土應密實，上表面平整。

（5）溝槽吊裝時，周圍如有帶電線路，設專人監護保持安全距離。施工情況較為復雜或困難時，編制施工方案報總工批準。

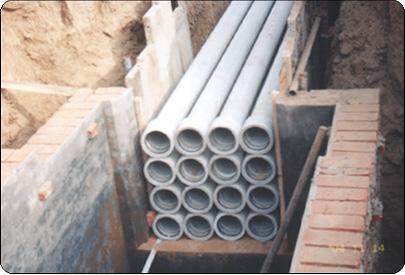

二、電纜排管

電纜排管工藝要求如下：

（1）土方開挖完成后按現場土顧的堅實情況進行必要的溝底夯實處理及溝底整平。

（2）澆筑的混凝土板基礎應平直，澆灌過程中用平板振動器振搗，如需分段澆搗，應采取預留接頭鋼筋、毛面、刷漿等措施。

澆注完成后要做好養護。

（3）在底層應先砌磚，根據設計要求用磚包底層電纜管，再砌第二層，如此類推，逐層施工。

（4）管道敷設時應保證管道直順，管道的接縫處應設管枕，接口無錯位，在管接口處采用混凝土現澆，提升接口強度。管與管之間的管駁采用熱熔或插接，導管器試通合格。

（5）敷設后多余的電纜管應切除，并將切口打磨平滑。

電纜排管施工要點如下：

（1）管溝填碎石、石粉或粗砂墊層應控制好高度，并壓實填平。

（2）在澆搗排管外包混凝土之前，應將工井留孔的混凝土接觸面酯毛（糙），并用水泥漿沖洗。在排管與工井接口處應設置變形縫。

（3）管應保持平直，管與管之前應有20mm的間距，管孔數宜按發展預留適當備用，管路縱向連接處的彎曲度，應符合牽引電纜時不致?lián)p傷的要求。

（4）施工中應防止水泥、砂石進入管內，管應排列整齊，并有不小于0.1%的排水坡度，施工完畢應用管蓋蓋住兩端。

三、非開挖電纜管道

工藝規范如下：

（1）按照設計圖紙，提前做好勘測工作，查明地形、地貌、地面建筑對工程的不利條件，查清水域覆蓋面積和深度，應查實有無影響檢測的干擾源，并做好標記。施工前、應提前與市政有關部門進行溝通，確認開挖處有無其他管線。地下管線探測后，尚應通過地面標志物、檢查井、閘門井、儀表井、人孔、手孔等進行復核。

（2）應選取正確合理的入鉆點和出鉆點。

（3）導向孔施工應按設計的鉆孔軌跡進行導向施工，并做好導向孔施工的記錄。導向孔軌跡的彎曲半徑應滿足電纜彎曲半徑及施工機械的鉆進條件。

（4）鋪設管線穿越公路、鐵路、河流、地面建筑物時，最小覆土深度應符合有關專業規范要求。

施工要點如下：

（l）入鉆點宣設在行人車輛稀少且具有足夠空間擺放設備處，出鉆點則宜設置在能夠擺放管材、方便拖管的另一端。

（2）出入土角應根據設備機具的性能、出入土點與被穿越障礙的距離、管線埋設深度等選擇，出入土角宜為8皛15?，并滿足電纜進入工井時的彎曲半徑。

（3）鉆進和回拖只允許鉆桿順時針旋轉，以免鉆桿松脫；鉆桿分離過程中鉆桿必須逆時針旋轉，以免損壞螺紋。

（4）回拖鋪管結束后，必須在回擴孔內壓密注漿，固化泥漿的配制及充填應滿足有關工藝的要求。

（5）管材間的連接應采用熱熔對接。熱熔對接時，管材兩端面刨平，用加熱板加熱，使塑管端面熔化，完成管道連接。
